Features

Product Details

▇ Type 1

图片6.png 图片3.png

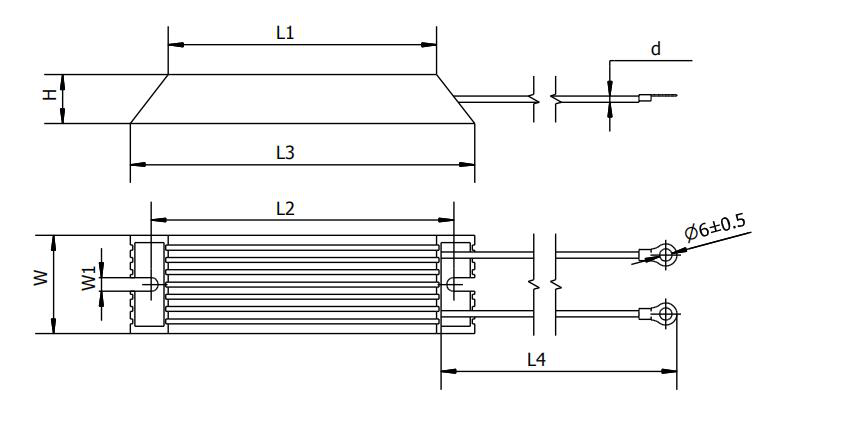

▇ Dimensions & Specifications

Watt	Range ( Ω）	Part No.	Dimension ( mm)
Watt	Range ( Ω）	Part No.	L1 ±1	L2±1	L3±1	H±1	W±1	W1±0.5	Max Working Voltage	Max Loading Voltage
40W	0R1~7K	TRX40B	75	90	100	18	30	5.6	300V	300V
50W	0R1~9K	TRX50B	84	98	115	18	30	5.6	400V	400V
80W	0R1~22K	TRX80B	109	123	140	20	40	5.6	500V	500V
100W	0R1~31K	TRX100	134	148	165	20	40	5.6	600V	600V
150W	0R1~40K	TRX150	184	198	215	20	40	5.6	900V	900V
200W	0R1~46K	TRX200	119	147	165	30	60	5.6	1000V	1000V
300W	0R1~72K	TRX300	184	212	230	30	60	5.6	1500V	1500V
400W	0R1~79K	TRX400	219	247	265	30	60	5.6	1600V	1600V
500W	0R1~100K	TRX500	289	317	335	30	60	5.6	1600V	1600V

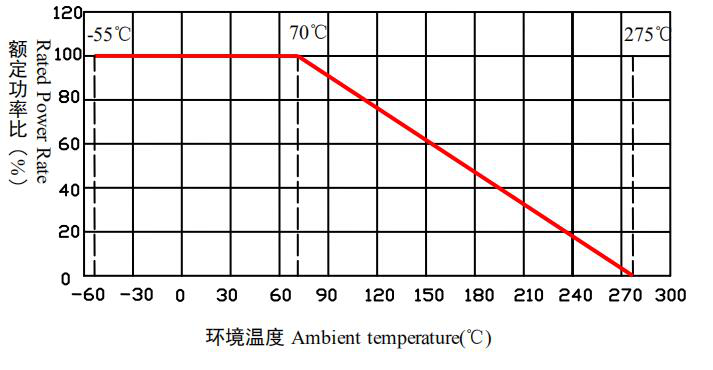

▇ Rated Power Derating Curve

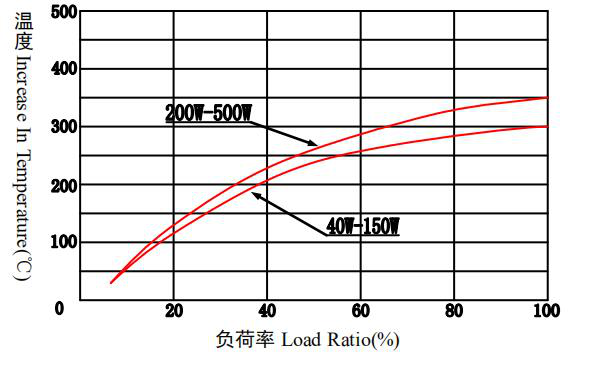

▇ Surface Temperature Rise

▇ Type 2



▇ Dimensions & Specifications ( 600W-800W)

Watt	Range ( Ω）	Part No.	Dimension ( mm)
Watt	Range ( Ω）	Part No.	L1 ±1	L2±1	L3±1	H±1	W±1	W1±0.5	Max Working Voltage	Max Loading Voltage
600W	0R1~278K	TRX600	313	337	355	59	61	41	1700V	1700V
800	0R1~329K	TRX800	358	382	400	59	61	41	1800V	1800V

▇ Dimensions & Specifications ( 1000W-2000W)

Watt	Range ( Ω）	Part No.	Dimension ( mm)
Watt	Range ( Ω）	Part No.	L1 ±1	L2±1	L3±1	H±1	W±1	W1±0.5	Max Working Voltage	Max Loading Voltage
1000W	0R1~293K	TRXA00	362	384	400	107	50	30	2000V	2000V
1200W	0R1~343K	TRXA20	412	434	450	107	50	30	2100V	2100V
1500W	0R1~378K	TRXA50	447	469	485	107	50	30	2200V	2200V
1800W	0R1~472K	TRXA80	542	564	580	107	50	30	2300V	2300V
2000W	0R1~492K	TRXB00	560	582	600	107	50	30	2400V	2400V

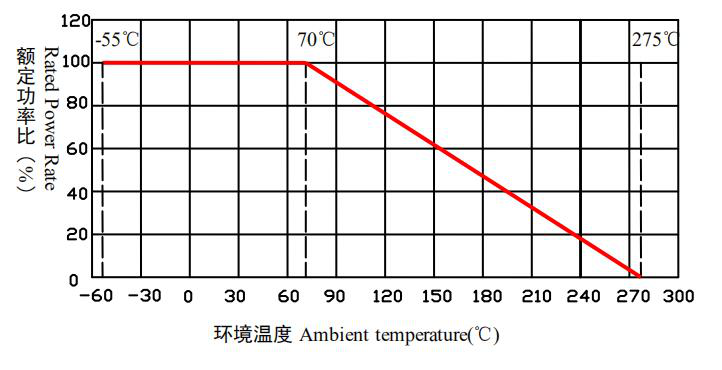

▇ Rated Power Derating Curve

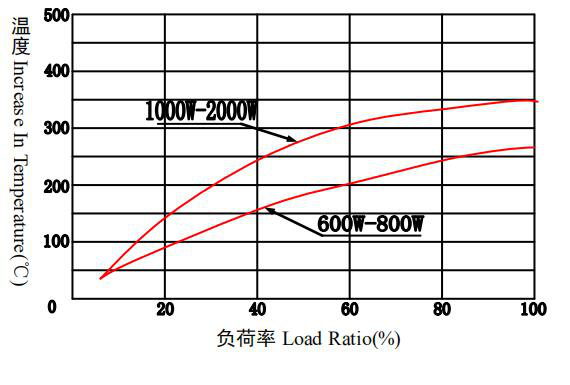

▇ Surface Tempe rature Rise


▇ Special Colour or Dimension please leave message to us
